La vis RAPID© Hardwood – une innovation de Hainfeld

La vis pour bois dur RAPID® spécialement trempée et revêtu d'un revêtement lubrifiant permet pour la première fois de visser dans le bois dur sans pré-perçage.

La vis pour bois dur RAPID® spécialement trempée et revêtu d’un revêtement lubrifiant permet pour la première fois de visser dans le bois dur sans pré-perçage.

Un pré-perçage au comportement identique est autorisé jusqu’à un diamètre de perçage de 6,5 mm, avec l’avantage de réduire le couple de vissage d’environ 2/3. Actuellement, la vis est disponible avec une tête fraisée ou une tête large, la première étant dotée de poches de fraisage sous la tête, ce qui permet d’enfoncer ou d’ancrer la vis facilement et en ménageant les matériaux, aussi bien dans les éléments de construction en bois que dans les ferrures en métal.

Nouvellement breveté, l’alésoir de meulage longitudinal diminue considérablement la résistance au vissage, ce qui permet de réduire considérablement l’effort nécessaire au vissage, d’augmenter la durée de vie de la batterie de l’appareil de vissage et d’éviter la rupture de la vis lors de la mise en œuvre sans pré-perçage.


La vis RAPID© Hardwood a été développée en collaboration avec l’université technique de Graz. Une vis haut de gamme, la première à être autorisée sans pré-perçage dans les bois durs européens et le hêtre de construction. Plus de 4000 essais ont été réalisés à l’université technique de Graz mais également des essais de longue durée ont été effectués pour la première fois et uniquement avec ces vis. Quand ont collabore avec l’université technique de Graz, on peut parler de leadership !

Fixation innovante, une vis pour bois dur

Le filetage à grands pas avec un diamètre de noyau plus important – la vis à bois RAPID® Hardwood de 8 mm présente des capacités de traction comparables à celles d’une vis à bois traditionnelle de 10 mm – permet un vissage rapide et des valeurs d’extraction élevées. La nouvelle pointe de compression brevetée garantit en outre une meilleure amorce de la vis et réduit l’effet d’éclatement. Toutes les vis RAPID ® Hardwood pour la construction en bois sont bien entendu spécialement trempées, dotées d’un revêtement glissant et d’une surface BlueWin 700+ sans Cr(VI). Pour de plus amples informations techniques sur les produits, y compris sur le montage et la protection contre la corrosion, veuillez consulter l’ETA-12/0373.

Les vis ont leur manuel

Dans la brochure Solutions pour la construction en bois, des conseils de calcul sont disponibles et offrent pour la vérification de base dans le bois de conifères C24 ainsi que dans le hêtre de construction les paramètres essentiels nécessaires pour le calcul (axial, cisaillement).

À l’occasion de ses 175 ans d’existence, Schmid Schrauben Hainfeld a réuni dans un manuel de visserie les connaissances spécifiques à la construction en bois issues des normes et de l’homologation ETA-12/0373 ainsi que des publications reconnues, de manière compréhensible. La société Schmid Schrauben y voit un outil important pour une utilisation simple des vis pour des solutions de fixation complexes et exigeantes (voir le manuel de vis de Wallner-Novak et Scheibenreiter ainsi que le manuel de vis pour bois dur de Ringhofer et Scheibenreiter, 2019).

En résumé, les propriétés uniques de Rapid® Hardwood sont dues aux paramètres suivants :

– Pointe de compression brevetée
– Revêtement spécial pour un couple de serrage réduit
– Alésoir longitudinal pour les vis à filetage partiel

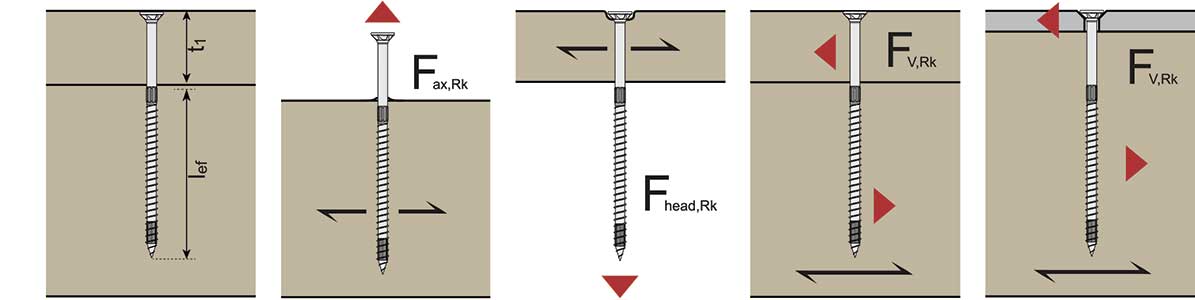

table de coefficient de résistance. Arrachement de la tête et cisaillement.

La vis RAPID© Hardwood

Le vissage dans le bois latéral et bois de bout (90° à 0°) ainsi que dans les petits côtés du bois de placage stratifié (LVL, hêtre FSH) sont autorisés. Le bois dur RAPID® unique en son genre permet une charge complète, indépendamment du fait que des trous aient été pré-percés ou non. Si toutefois vous pré-percez de max.6,5 mm, le couple de serrage est réduit et l’espacement entre les vis est également nettement diminué.

Il convient de souligner la résistance à la traction de 32,8 kN, qui est comparable à celle des vis à bois traditionnelles de 10 mm. Grâce à des séries d’essais approfondies dans des bois résineux C16 à C30, dans 7 bois durs et dans le hêtre de construction, l’homologation permet un calcul précis et correct. Les vis jusqu’à 400 mm de longueur sont autorisées dans le bois dur sans pré-perçage.

Ce produit a reçu le prix de l’innovation de Basse-Autriche en reconnaissance de ses performances de développement.

Pour tous renseignements complémentaires, nous vous prions de bien vouloir adresser vos questions à christian.giacalone@schrauben.at


Comment est-il possible avec un produit à première vue, aussi ordinaire que des vis, d’obtenir le prix de l’innovation de Basse-Autriche dans la catégorie “grandes et moyennes entreprises”
Andreas Gebert – PDG Schmid Schrauben Hainfeld

Dans le cadre d’un projet spécifique, en étroite collaboration avec des instituts de recherche ainsi que des entreprises de domaines connexes, sur une période de 2,5 ans et avec plusieurs milliers de tests préalables, Schmid Schrauben Hainfeld a développé la Vis Rapid® Harwood; première vis de structure certifiée permettant l’assemblage «sans pré-perçage» des bois durs tels que; le hêtre et le chêne.

Andreas Gebert - PDG Schmid Schrauben Hainfeld

Les Compétences exceptionnelles de Schmid Schrauben Hainfeld en matière de solutions techniques pour la construction bois assurent une efficacité accrue pour les utilisateurs de la Rapid® Harwood; et contribue par-ailleurs à l’utilisation de matériaux de construction durables.

Quelle est la différence avec une vis conventionnelle ?

Actuellement, au-delà d’une densité de max. 350 kg/m3, un pré-perçage est obligatoire à partir d’une longueur de 80 mm. Ceci est principalement dû à la densité plus élevée des Bois durs et aux contraintes plus élevées qui s’exercent sur la vis. En modifiant un grand nombre de paramètres, Schmid Schrauben a pu réduire les forces agissant sur la vis et permettre ainsi un vissage direct dans le bois dur sans pré-perçage. Cette innovation brevetée représente une première mondiale absolue pour l’industrie de transformation du bois.

Pourquoi ai-je besoin d’une vis pour les bois durs ?

En raison du changement climatique, un mouvement conséquent dans la composition de nos forêts peut déjà être observé aujourd’hui. Le bois de construction classique « Résineux » comme l’épicéa et le pin migre de plus en plus vers les régions plus élevées et plus septentrionales. Il est également de plus en plus affecté par des ravageurs tels que le scolyte sous nos latitudes. En foresterie, on passe de la monoculture de l’épicéa pur aux forêts mixtes. Cela signifie qu’à l’avenir, il y aura beaucoup plus de bois feuillus sur le marché, qui seront également utilisés dans l’industrie de la construction.

Quels sont les avantages du bois dur ?

En raison de la plus grande densité du matériau, la construction nécessite moins de bois pour résister aux mêmes charges que le bois tendre. Il en résulte des sections beaucoup plus petites des éléments et donc des constructions plus minces, plus élégantes et plus aérées. Pour les architectes et les ingénieurs en structure, cela ouvre de nouvelles possibilités dans la conception de bâtiments en bois.

Le calcul coût/rentabilité

Comparé au bois résineux, le mètre cube de bois dur est beaucoup plus couteux, néanmoins, cela peut être en partie compensé par la réduction des besoins en matériaux. La grande différence réside dans la mise en œuvre du bois. L’assemblage sans pré-perçage des résineux est depuis des années à la pointe de la technologie, même avec des dimensions plus importantes pour la construction en bois, en utilisant des vis Schmid Schrauben.

Advertisement

Concernant l’utilisation des bois dur, les limites physiques ont été atteintes jusqu’ici. Auparavant, pour visser des longueurs de vis de plus de 80 mm avec un diamètre de 8 mm un pré-perçage était incontournable. Cela signifie une étape de travail supplémentaire et de ce fait des coûts plus élevé.

C’est exactement ce que résout efficacement la Vis de structure Rapid® Hardwood.
